爐役末期炭磚 消失 的思考

煉鐵界設置了爐缸殘?zhí)堪踩穸龋?/span>300～500mm）。但停爐大修時經(jīng)常發(fā)現(xiàn)象腳區(qū)碳磚已經(jīng)完全侵蝕，只剩下碳搗料。探究最后300mm碳磚的 消失 過程（注意是消失），對于弄清象腳侵蝕的機理有啟迪作用。

如果殘余炭磚厚度為100mm，當鐵水直接接觸碳磚時，該部位的熱流強度將達到30000Kcal/m²·h以上，大幅超過業(yè)界認定的燒穿事故前熱流強度的上限值。碳磚熱面難以再次形成保護層，繼續(xù)生產應該很快就發(fā)生燒穿事故。

象腳區(qū)碳磚已經(jīng)完全侵蝕，只剩下碳搗料但并沒有發(fā)生事故的情況不是偶發(fā)現(xiàn)象，而是相當普遍。這就有理由使人相信：最后100mm碳磚的消失過程中，保護層是一直存在的，鐵水并沒有接觸碳磚。雖然高爐是黑箱，無法直接觀察炭磚的侵蝕過程，但是可以用反證法證明這一推斷的正確性。我們不應該僅僅局限于實證法，必須親眼看到環(huán)炭的消失過程。

其實諸多現(xiàn)象表明，在爐役的各個周期，碳磚都會在保護層存在的情況下發(fā)生持續(xù)的侵蝕。碳磚侵蝕與保護層破壞的因果關系可能應該重新定位。保護層的破壞形式不僅僅是現(xiàn)在業(yè)界所說的熔化、脫落，更多的破壞形式可能是升溫、軟化、向外推移壓實炭磚熱面的粉化層或空腔,傳熱改善后保護層重新加厚，而側壁溫度及熱流強度沒有明顯變化。

現(xiàn)有已知的象腳侵蝕因素中，在保護層存在的情況下，只有高溫水蒸汽能夠造成碳磚 消失 （CO₂等氧化性介質不可能持續(xù)流動到象腳區(qū)炭磚熱面），其它因素只能破壞碳磚結構。因此，水害可能是象腳侵蝕的主要因素。

       使用高熱值燃氣從熱風爐人孔處燒爐易于燒毀蓄熱體

從熱風爐人孔處使用高熱值燃氣（液化石油氣、天然氣等）進行燒爐極易造成熱風爐人孔附近爐床格子磚損壞。燒爐時間越長，損壞面積越大。這將極大影響熱風爐的透氣性，甚至造成上部蓄熱體報廢。

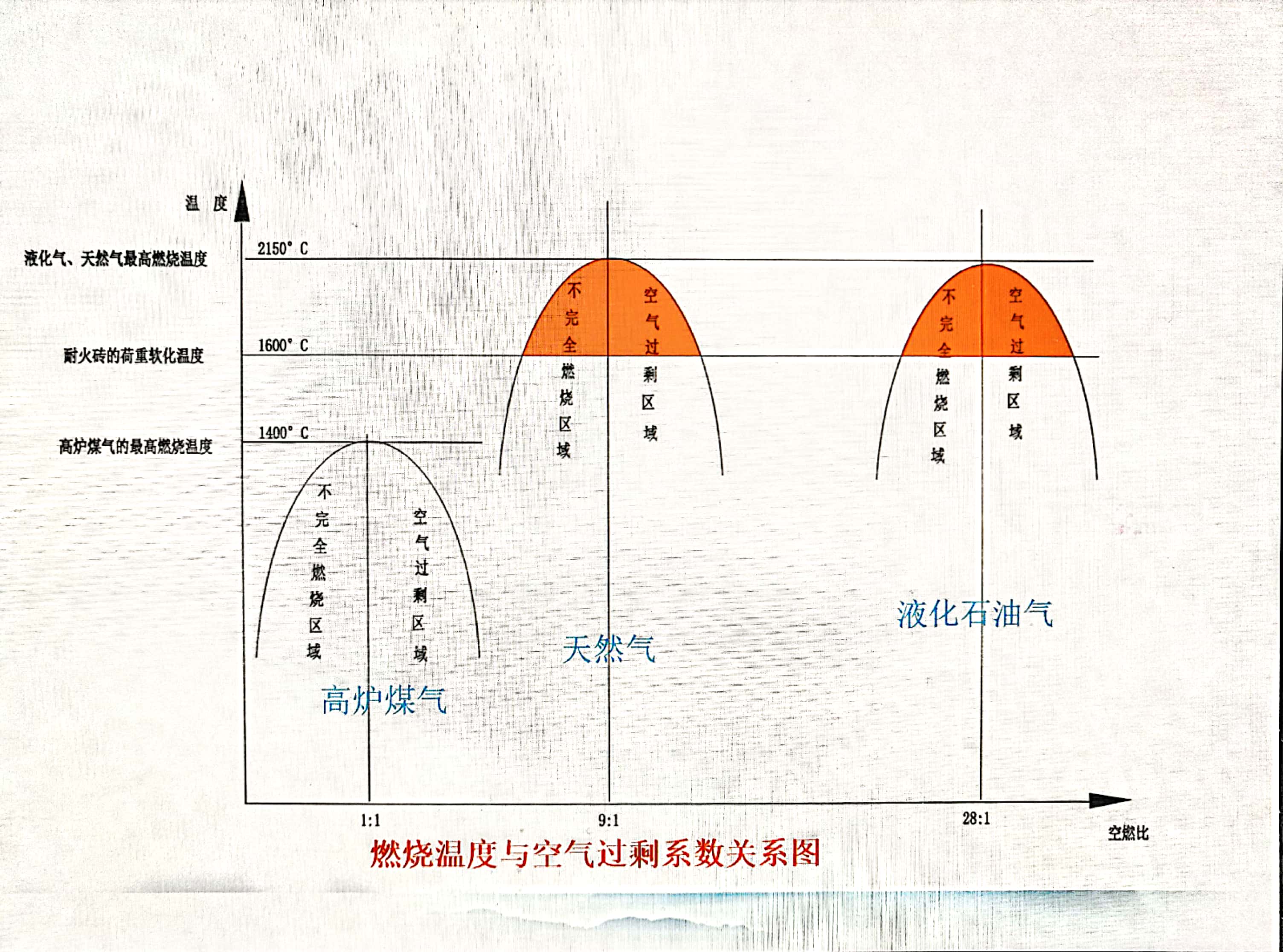

這種情況的成因是高熱值燃氣與高爐煤氣不同，其燃燒過程中易造成局部高溫，甚至超過格子磚的軟化溫度。高爐煤氣的最高燃燒溫度大大低于格子磚的軟化溫度，所以不會燒毀格子磚。但高熱值燃氣的最高燃燒溫度卻大大高于格子磚的軟化溫度，只有配風量大大高于理論空氣需要量時，燃燒溫度才不會高于格子磚的軟化溫度。出現(xiàn)不完全燃燒時必然產生局部高溫，溫度將超過格子磚的軟化溫度。如果在格子磚表面發(fā)生較長時間的不完全燃燒，極易使格子磚溫度嚴重超標而損壞格子磚。由于燒嘴離蓄熱體很近，熱煙氣迅速進入爐床，爐膛溫度計無法測出溫度超標。所以燒嘴安裝在人孔處，燒嘴離蓄熱體很近，極易造成在蓄熱體表面燃燒的情況，靠近燒嘴的蓄熱體表面格子磚很可能被燒至高溫熔化，失去透氣性。近處的格子磚熔化后，高溫區(qū)域將逐步向遠處擴散，損壞面積越來越大。燒爐時間越長，損壞面積越大。廣東某鑄造廠熱風爐燒爐中因爐膛溫度過高，造成爐床表面完全熔化，熱風爐上部蓄熱體完全報廢，只得休風涼爐后拆除上部格子磚，重新砌筑。

但從人孔處烘爐是不會燒毀爐床格子磚的。烘爐時因負荷較小，配風量大，火焰很短，燃燒溫度低，不容易出現(xiàn)不完全燃燒的情況，也就不會出現(xiàn)燒毀爐床格子磚的情況。燒爐時的情況與烘爐不同，燒爐時負荷很大，火焰很長，極易造成在爐床表面燃燒的情況，這就很可能燒毀爐床表面格子磚。

如果熱風爐爐床表面格子磚受損面積較大，將會降低熱風爐投產后的送風溫度，影響高爐的冶煉強度，增加高爐的冶煉成本，給業(yè)主帶來沉重的運行成本。
